دليل مضخة الطرد المركزي عالية التدفق: الأنواع والتحجيم وواجبات العملية الكيميائية

إذا قمت في أي وقت مضى بتحديد حجم خط نقل لمزرعة خزانات كبيرة أو شاهدت صراعًا في حلقة التدوير لأنه تم اختيار المضخة على الرأس وحده، فأنت تعلم بالفعل أن "التدفق العالي" هو مصطلح نسبي. في أعمال مضخة الطرد المركزي، عادةً ما يعني ذلك نقطة التشغيل حيث يكون الحجم أكثر أهمية من الضغط. قد تقوم المضخة بتحريك مياه التبريد، أو سوائل العمليات الكيميائية، أو المحلول الملحي، أو منتج منخفض اللزوجة من خلال شبكة أنابيب واسعة، ويتم ترتيب المكره والغلاف لتمرير هذا الحجم بكفاءة. في شركة Jiangsu Feixiang Pump Manufacturing Co., Ltd.، علمنا عملنا اليومي مع المصانع الكيميائية ومستخدمي العمليات أن أفضل مضخة طرد مركزي عالية التدفق نادرًا ما تكون الأكبر في ورقة البيانات؛ وهو الذي يتوافق مع منحنى النظام والسوائل وواقع الصيانة.

ماذا يعني "التدفق العالي" لمضخة الطرد المركزي

معدل التدفق هو الحجم الذي توفره المضخة لكل وحدة زمنية، في حين أن الرأس هو الطاقة التي تضيفها لكل وحدة وزن من السائل. تقع مضخة الطرد المركزي عالية التدفق في الجانب الأيمن من منحنى أدائها: حجم كبير، ورأس متواضع في كثير من الأحيان. ولهذا السبب تستخدم هذه المضخات عادة دافعة معلقة ذات مرحلة واحدة، وممرات شفط وتفريغ واسعة، وممرات واسعة. ترتفع السرعة المحددة مع زيادة التدفق بالنسبة للرأس، مما يؤدي إلى تحريك التصميمات نحو دافعات التدفق المختلط والتدفق المحوري عندما تكون متطلبات الرأس منخفضة جدًا ومتطلبات الحجم مرتفعة جدًا.

من المهم عدم الخلط بين التدفق العالي والضغط العالي. يمكن أن تكون المضخة كبيرة الحجم في حجم الإطار ولكنها لا توفر سوى بضعة أشرطة من الرأس. على العكس من ذلك، يمكن للمضخة متعددة المراحل أن تنتج ضغطًا عاليًا بتدفق متواضع نسبيًا. والسؤال العملي هو أين يتقاطع منحنى النظام مع منحنى المضخة، وما إذا كانت المضخة المختارة تعمل بالقرب من أفضل نقطة لكفاءتها. بالنسبة للسوائل منخفضة اللزوجة مثل الماء والمذيبات والعديد من التيارات الكيميائية، تعتبر مضخات الطرد المركزي مناسبة بشكل طبيعي لأنها يمكن أن تمر بكميات كبيرة مع بناء بسيط نسبيا.

التكوينات الشائعة لمضخة الطرد المركزي ذات التدفق العالي

تتم تلبية واجبات التدفق العالي من خلال العديد من ترتيبات المضخة، ويعتمد الاختيار الصحيح على الرأس والتخطيط والسوائل وعدد مرات تشغيل الوحدة. غالبًا ما تكون المضخة الأفقية ذات المرحلة الواحدة هي الخيار الأول للنقل العام نظرًا لسهولة الوصول إليها وسهولة صيانتها. توفر المضخات العمودية مساحة الأرضية وتحافظ على مسار شفط قصير في الأحواض أو حفر الدوران. تأخذ مضخات التدفق المحوري فكرة التدفق العالي إلى أبعد من ذلك، وذلك باستخدام دافعات على شكل مروحة لأحجام كبيرة جدًا عند الرأس المنخفض. تدخل الوحدات متعددة المراحل إلى الصورة عندما يجب أن يتم تسليم نفس التدفق عند ضغط أعلى، على الرغم من أن الغلاف يصبح أطول وأكثر تعقيدًا.

في الخدمة الكيميائية، يجب على المضخة أيضًا احترام المواد والختم. يمكن توفير مضخة معالجة كيميائية قياسية من الحديد الزهر، أو الفولاذ المقاوم للصدأ، أو سبائك أخرى، مع موانع تسرب ميكانيكية مناسبة للسائل. قد تكون هناك حاجة إلى مضخة مبطنة أو مقاومة للتآكل للأحماض والقلويات والمحاليل الملحية. بالنسبة لمهام التدوير الكبيرة جدًا، مثل حلقات التبخر والبلورة، يمكن أن يكون تصميم التدفق المحوري أكثر كفاءة من إجبار مضخة الطرد المركزي عالية التدفق على العمل بعيدًا عن أفضل نقطة لها. لدينا مناقشة أداء مضخة التدفق المحوري يغطي هذه المقايضة بمزيد من التفاصيل.

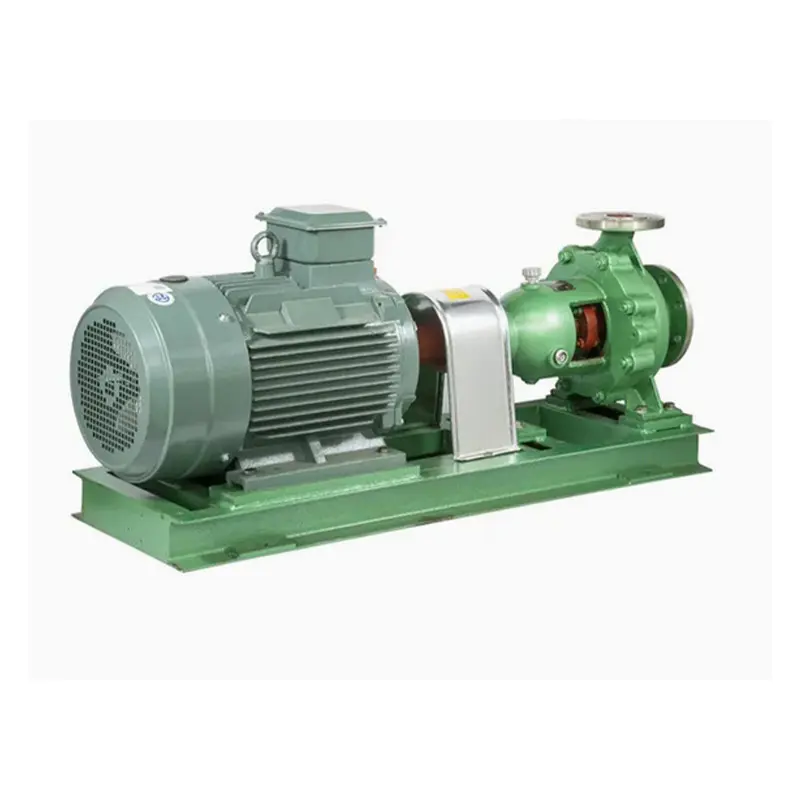

IH نوع مضخة الطرد المركزي الكيميائية الأفقية بالنسبة للسوائل الشبيهة بالمياه المسببة للتآكل والتي لا تحتوي على مواد صلبة، توفر هذه المضخة ذات المرحلة الواحدة ISO2858 تدفقًا واسعًا ونطاقًا واسعًا لواجبات العمليات الكيميائية. عرض المنتج →

مقارنة سريعة بين أنماط المضخات عالية التدفق

حيث تتناسب مضخات الطرد المركزي عالية التدفق مع محطات المعالجة

تظهر مضخات الطرد المركزي عالية التدفق في أماكن أكثر مما يتوقع الكثير من الناس. إنهم يتعاملون مع مياه التبريد ومياه الخدمة، وينقلون المنتج بين الخزانات، ويغذون أجهزة غسل الغاز، ويوزعون الماء المالح أو السائل الحراري، ويدعمون أنظمة غلاف المفاعل. في المصانع الكيميائية، يمكن استخدام نفس عائلة المضخات للمحاليل المخففة والمذيبات وغيرها من السوائل منخفضة اللزوجة، بشرط أن تكون المواد المبللة والأختام متوافقة. عندما يحتوي التيار على مواد صلبة أو غازية، تتغير الصورة، وقد تكون هناك حاجة إلى تصميم مختلف أو تركيب معدل.

أحد الفروق المفيدة هو بين النقل والتداول. عادةً ما يكون لمضخة النقل دورة تشغيل وإيقاف محددة وقد تحتاج إلى إمكانية التحضير الذاتي أو قدرة الرفع بالشفط. تعمل المضخة الدورانية لفترات طويلة، لذا فإن الكفاءة والتشغيل المستقر بالقرب من أفضل نقطة كفاءة أكثر أهمية. تعد دوائر التبخر والبلورة مثالًا جيدًا: يجب أن تقوم المضخة بتحريك كمية كبيرة من السائل برأس متاح منخفض، ويمكن أن يؤدي الاختيار الخاطئ إلى حدوث تجويف أو اهتزاز أو سحب طاقة غير ضروري. وهذا هو أحد الأسباب التي تجعل مجموعة المضخات الخاصة بنا تشمل كلاً من أجهزة الطرد المركزي للعملية و مضخات التدفق المحوري الكيميائية للتداول بكميات كبيرة.

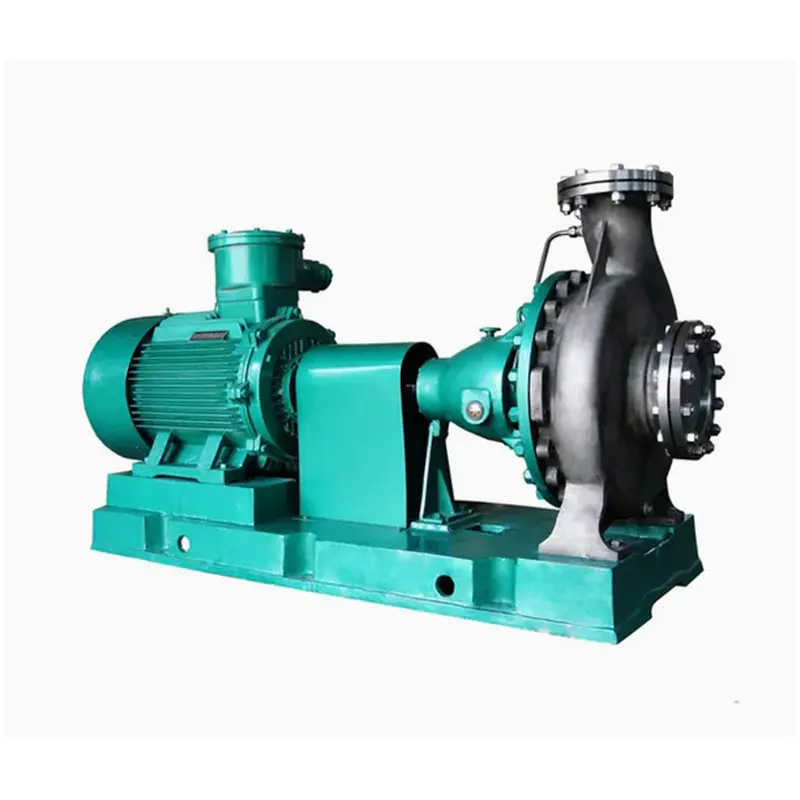

مضخة العمليات الكيميائية القياسية تشيكوسلوفاكيا مضخة عملية كيميائية ذات فتح خلفي للسوائل المسببة للتآكل أو ذات درجة الحرارة العالية، مع تدفقات تصل إلى 1500 متر مكعب/ساعة والصيانة دون فتح خط الأنابيب. عرض المنتج →

قائمة التحقق من الحجم والاختيار

يبدأ التحديد الموثوق بالبيانات، وليس بحجم الإطار. قم بتدوين التدفق الطبيعي والحد الأقصى والرأس المطلوب وخصائص السوائل ودرجة حرارة التشغيل قبل النظر إلى المنحنيات. ثم تحقق من جانب الشفط بعناية. يتم إلقاء اللوم على العديد من المضخات ذات التدفق العالي في حدوث التجويف عندما تكون المشكلة الحقيقية هي عدم توفر رأس شفط إيجابي كافٍ، أو خط شفط طويل، أو مرفق في وضع سيء. تعتبر الفحوصات التالية نقطة بداية عملية.

1. نقطة الواجب: تأكد من تدفق التصميم والرأس، بالإضافة إلى أي هامش للسعة المستقبلية. تجنب إضافة هوامش عشوائية تدفع المضخة إلى أقصى يمين منحنىها.
2. بيانات السوائل: سجل اللزوجة والكثافة ومحتوى المواد الصلبة والغاز المذاب والتآكل ودرجة الحرارة. تحدد هذه العناصر نوع المضخة والمواد وترتيب الختم.
3. هامش NPSH: قارن NPSH المتوفر مع NPSH المطلوب عبر نطاق التدفق الكامل، وليس فقط عند نقطة التصميم.
4. المواد والأختام: قم بمطابقة الأجزاء المبللة بالسائل واختر خطة تدفق مانعة للتسرب يمكن صيانتها في الحقل.
5. السائق والتحكم: التحقق من حجم المحرك، وطريقة البدء، والتشغيل المتغير السرعة، وتأثير تغيير السرعة على التدفق والرأس.
6. التخطيط: أبقِ أنابيب الشفط قصيرة ومباشرة، ووفر غمرًا كافيًا، واترك مساحة للوصول إلى الصيانة.

من المفيد أيضًا أن نسأل كيف سيتم تشغيل المضخة. الوحدة التي تعمل بأقصى سرعة لسنوات لها أولويات مختلفة عن الوحدة التي يتم التحكم فيها أو تبديلها بشكل متكرر. إذا كان النظام يحتاج إلى نطاق تدفق واسع، فقد يكون التحكم في السرعة المتغيرة أكثر فائدة من تقليم المكره الأكبر. إذا كان السائل متآكلًا، فقد يكلف البناء المبطن أو غير القابل للصدأ تكلفة أكبر مقدمًا ولكنه يقلل من وقت التوقف عن العمل. الهدف ليس العثور على أعلى رقم تدفق؛ إنه العثور على مضخة تبقى داخل نافذة تشغيل صحية.

ملاحظات التثبيت والتشغيل والصيانة

مضخات الطرد المركزي عالية التدفق تكافئ التثبيت الجيد. إن حشو اللوح الأساسي ومحاذاة العمود ودعم الأنابيب أمر مهم لأن أحجام التدفق الكبيرة يمكن أن تنتج قوى رد فعل ملحوظة. يجب أن تكون أنابيب الشفط خالية من النقاط العالية التي يمكن أن يتجمع فيها الهواء، ويجب ألا يتم تجفيف المضخة أبدًا ما لم تكن مصممة خصيصًا لهذه المهمة. أثناء التشغيل، تحقق من الدوران وتسرب الختم والاهتزاز وتيار المحرك عند نقطة التشغيل الفعلية. قد تكون المضخة التي تصدر ضجيجًا أو تهتز عند بدء التشغيل متجوفة أو غير محاذية أو تعمل بعيدًا عن تدفق التصميم الخاص بها.

في التشغيل اليومي، راقب ضغط الشفط، وضغط التفريغ، ومؤشر التدفق، ودرجة حرارة المحمل. قد يشير الفقدان التدريجي للتدفق إلى تآكل المكره، أو مصفاة الشفط المسدودة جزئيًا، أو حدوث تغيير في العملية. غالبًا ما ترجع حالات فشل الختم الميكانيكي إلى التشغيل الجاف، أو ضعف تدفق التدفق، أو عدم المحاذاة بدلاً من الختم نفسه. احتفظ بحلقات التآكل والحشيات الاحتياطية للوحدات الحيوية، وقم بتسجيل منحنى المضخة عند التشغيل حتى يمكن الحكم على تغييرات الأداء المستقبلية مقابل خط أساس معروف. بالنسبة للمهام ذات درجات الحرارة المرتفعة أو المسببة للتآكل، عادةً ما يكون جدول الصيانة الوقائية استنادًا إلى حالة الختم واتجاه الاهتزاز أكثر فائدة من فترة الإصلاح الثابتة.

مضخة التدفق المحوري العمودي للمهام ذات الحجم الكبير مضخة التدفق المحوري الرأسي للمهام ذات الحجم الكبير والمنخفض؛ يتناسب التوجه الموفر للمساحة مع الري والسيطرة على الفيضانات ومعالجة مياه الصرف الصحي والمنشآت المحدودة. عرض المنتج →

العمل مع إحدى الشركات المصنعة للمضخات في مهام التدفق العالي

تقوم شركة Jiangsu Feixiang Pump Manufacturing Co., Ltd. ببناء المضخات الكيميائية منذ الثمانينيات، وتغطي مجموعة منتجاتنا مضخات العمليات الكيميائية، والمضخات المقاومة للتآكل، والمضخات ذات درجة الحرارة العالية، ومضخات التدفق المحوري، ومضخات التحضير الذاتي، والمعدات ذات الصلة. يعد هذا الاتساع مفيدًا عندما يتداخل واجب التدفق العالي مع التوافق الكيميائي أو درجة الحرارة المرتفعة، لأن المحادثة يمكن أن تنتقل من "أي المضخة أكبر" إلى "أي مجموعة هيدروليكية وتركيبة مادية تناسب هذا الخط". تخدم مجموعات المضخات المعالجة CZ وHJ وIH وZA أجزاء مختلفة من تلك الخريطة، بينما تغطي مضخات التدفق المحوري والتدوير العمودي التطبيقات كبيرة الحجم ومنخفضة الرأس.

إذا كنت تخطط لتركيب جديد أو استبدال مضخة لم تكن مناسبة تمامًا، فأرسل إلينا بيانات التدفق والرأس والسوائل ودرجة الحرارة ومخططًا بسيطًا لتخطيط الأنابيب. يمكننا مراجعة الواجب معك والتوصية بالتكوين العملي. الهدف هو مضخة طرد مركزي عالية التدفق تؤدي وظيفتها بهدوء وكفاءة، ومع الصيانة التي يمكن لفريقك التعامل معها فعليًا.
